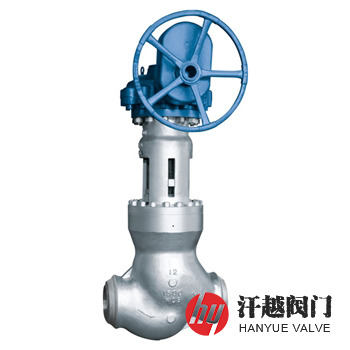

高溫高壓電站截止閥產品概述

高溫高壓電站截止閥是一種適用于公稱壓力PN為20、25、32MPa，工作溫度等于或低于425℃或工作壓力p為10、14、17MPa，工作溫度為510、540、570℃，工作介質為水、蒸汽的截止閥，其通過閥桿做旋轉升降運動，來實現管路介質的接通或切斷，當順時針方向旋轉手輪時，閥桿螺紋下旋，閥瓣密封面與閥座密封面緊密接觸，閥處于關閉狀態，當逆時針方向旋轉手輪時，閥桿螺紋上旋，閥瓣密封面與閥座密封面脫開，閥開啟。該閥中腔通常采用壓力自密封結構，密封環為S軟鋼，30°錐角設計，有利于變形，在介質壓力作用下閥蓋向上移動，密封環在閥體與閥蓋錐面之間受擠壓，產生變形，阻止介質外泄，介質壓力越高，密封力越大。本產品特適合安裝在火力發電站水、汽管道上，作啟閉裝置用。

高溫高壓電站截止閥部件材料

高溫高壓電站截止閥性能規范

高溫高壓電站截止閥外型尺寸

高溫高壓電站截止閥結構圖
